CAD를 처음 접했을 때의 경험은 설계 도면이 화면에서 어떻게 움직이고 해석되는지 이해하는 과정이었습니다. 종이 도면에서 보던 선의 두께나 축척이 디지털 화면에서 다르게 표현되는 것을 보며, 같은 도면이라도 도구에 따라 시각화가 얼마나 달라지는지 처음엔 당황하기도 했습니다. 그러나 반복 학습을 통해 도구의 의도와 한계를 파악하게 되었고, 이 글은 그런 경험을 바탕으로 CAD 도면을 확인하고 활용하는 다양한 방법을 정리하는 데 초점을 맞춥니다. 직접적인 신상 언급은 피하고 일반적인 상황을 예로 들어 설명합니다. 캐드 pdf 변환 방법 안내합니다.
CAD 도면 확인의 기본 흐름
CAD는 컴퓨터를 이용해 도면과 설계를 구현하는 프로그램으로, 토목이나 건축 분야의 많은 작업에서 핵심 도구로 자리합니다. 다만 개인이 사용하기에는 비용 문제가 있어 대부분은 기업 차원에서 라이선스를 확보해 사용하는 편입니다. 이런 배경 아래, 도면을 확인하거나 공유하는 가장 쉬운 방법은 가볍고 접근성이 높은 뷰어를 활용하는 것입니다. 아래에서는 DWG TrueView를 비롯한 여러 가지 선택지를 차근차근 살펴보겠습니다.
AUTODESK에서 제공하는 DWG TrueView는 DWG 도면을 확인하고 간단한 변환까지 지원하는 뷰어로 널리 쓰이고 있습니다. 그러나 이 프로그램은 뷰어 기능 외에 변환까지 포함하면 비교적 무거운 편이며, 설치 및 시스템 요구도도 고려해야 합니다. 또한 복잡한 도면의 경우 해상도나 인터페이스의 반응 속도가 느려지는 문제도 나타날 수 있습니다.
DWG TrueView의 대안으로 재확인을 원한다면 PDF로의 변환을 선호하는 경우가 많습니다. PDF는 용량이 작고 다양한 기기에서 안정적으로 열 수 있어 도면 내용을 빠르게 확인하기에 적합합니다. 아래 링크는 DWG를 PDF로 쉽게 변환할 수 있는 사이트를 안내합니다.

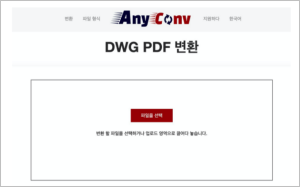

위 링크를 통해 캐드 도면을 간편하게 PDF로 변환할 수 있습니다. 사이트에 접속한 후 파일을 드래그하여 선택하면 별다른 추가 과정 없이 자동으로 변환됩니다. 변환된 PDF는 편리하게 공유할 수 있고, 일반적인 뷰어로도 빠르게 열 수 있어 현장 판단이나 보고용으로 유용합니다.
이와 같은 방법은 DWG의 대략적인 내용을 빠르게 확인하는 데에는 충분합니다. 다만 도면의 선두께나 세밀한 표현은 변환 과정에서 손실될 수 있으며, 정확한 도형 정보를 필요로 할 때는 원본 파일이나 전문 뷰어를 사용하는 것이 좋습니다. 트루뷰를 이용해 보는 것도 한 방법이지만, 변환 후 표현이 달라질 수 있는 점은 여전히 고려해야 합니다.
설치가 곤란한 경우 무설치 뷰어도 존재합니다. 웹상에서 바로 작동하는 서비스는 편리하나 파일 업로드 시간이 길어지거나 처리 속도가 느려질 수 있습니다. 또한 인터넷 연결 상태와 보안 정책에 따라 제약이 생길 수 있으므로, 현장에서의 사용성은 다소 제약적일 수 있습니다.
대안과 활용 팁
웹 기반 뷰어를 이용할 때의 장점은 접근성입니다. 언제 어디서나 인터넷만 연결되면 도면을 열람할 수 있습니다. 다만 파일 크기 제한, 화면 해상도, 도면 레이어의 관리 방식 등에서 제약이 생길 수 있습니다. 민감한 도면이나 대용량 파일의 경우 보안 정책에 맞춰 로컬 또는 내부 네트워크에서 운영하는 도구를 우선하는 것이 좋습니다.
- 장점: 가볍고 빠른 열람, 플랫폼 독립성, 간편한 공유
- 단점: 상세 표현의 손실 가능성, 대용량 파일 처리 속도 문제, 보안 이슈 가능성
실무에서 효과적으로 활용하려면 다음과 같은 실천 팁이 도움이 됩니다. 먼저 도면의 용도에 따라 뷰어를 선택합니다. 보고용이라면 PDF로 변환해 빠르게 공유하는 편이 유리하고, 설치형 뷰어나 트루뷰와 같은 도구를 사용해 원본 도면의 치수와 선두름을 확인하는 과정이 필요합니다. 또한 여러 도면을 비교해야 하는 상황에서는 동일한 뷰 설정과 축척을 유지하는 것이 해석의 일관성을 높입니다. 마지막으로 중요한 보안 정책을 확인하고, 외부 공유 시에는 권한 관리와 파일 형식 정책을 준수해야 합니다.
